Установка анкеров как избежать ошибок при монтаже?
Анкерные болты для прямого (сквозного) или предварительного монтажа представляют собой крепежное решение механического типа, изготовленное из металла, рассчитанное на высокие и средние нагрузки, устанавливающееся непосредственно в материал основания: в бетон с трещинами (растянутая зона бетона) или без трещин при помощи гаечного ключа.
В процессе монтажа могут возникнуть 2 основные проблемы:
- анкер чрезмерно затянут, это приводит к нарушению эксплуатационных характеристик анкера, разрушению материала основания или точек крепления;
- анкер недостаточно затянут, это приводит к смещению положения анкера относительно расчетного (проектного положения).
В данной статье разберем основные ошибки монтажа анкерных болтов и дадим рекомендации по их предотвращению.
Что представляет собой анкерный болт?
Анкерный болт представляет собой клиновой распорный анкер с контролируемым моментом затяжки, использующийся для сквозного, предварительного и дистанционного монтажа. Данный тип анкеров используется для крепления металлических и деревянных конструкций непосредственно в материал основания: бетон с трещинами (растянутая зона бетона) или без трещин и рассчитан на средние и высокие нагрузки. Клиновые распорные анкеры отвечают самым высоким требованиям к несущей способности (допускаемым нагрузкам), а также безопасности, а значит могут использоваться для крепления конструкций как внутри, так и снаружи помещений.
Сфера применения анкерных болтов достаточно широка, сюда относятся крепление дорожных знаков, мачт освещения, солнцезащитных навесов, опор и опорных плит, лестниц, ограждений, кабельных систем и кабель-каналов, систем вентиляции и кондиционирования, а также монтаж фасадных подконструкций и систем.
Анкерные болты, предназначенные для уличных креплений, изготавливают из углеродистой стали с усиленным защитным покрытием, нержавеющей стали А4 или HCR 1.4529, поскольку к ним предъявляются дополнительные, высокие требования к коррозионной стойкости.
Клиновые распорные анкеры широко представлены в ассортименте бренда SORMAT.
К ним относятся анкеры с электро- и горячеоцинкованным покрытием (S-KA+, S-KAK+), анкеры, изготовленные из нержавеющей стали S-KAH+, а также стали с высокой коррозионной стойкостью HCR 1.4529 – S-KAH HCR.
Данный тип анкеров может использоваться с различным типом материалов: сжатая и растянутая зоны бетона, полнотелый глиняный кирпич (для легких конструкций и анкеров диаметром от 6 до 8 мм), а также натуральный камень.
Вся линейка распорных клиновых анкеров SORMAT поставляется полностью в собранном виде, что облегчает процесс монтажа.
Принцип монтажа анкерных болтов при сквозном монтаже
Анкерный болт устанавливается в заранее просверленное отверстие в материале основания, как правило это бетон с трещинами или без трещин. Правильная глубина установки определяется по метке, нанесенной на анкере, либо на глубину, указанную в технической документации. В процессе закручивания гайки происходит расклинивание гильзы с одновременной плотной фиксацией (зажимом) анкера в бетоне.
В зависимости от наличия одобрения ETA все клиновые распорные анкеры делятся на 2 группы: первая группа (Option 1) предназначена для установки в бетон с трещинами, вторая (Option 7) – в бетон без трещин.
Установка анкера близко к краю: что нужно помнить
Несмотря на высокую степень надежности анкерные болты имеют некоторые ограничения в использовании. Например, установка подобного анкера близко к краю приведет к разрушению материала основания, а также точки крепления за счет создаваемой в бетоне дополнительной силы расширения.
3 основные ошибки при монтаже анкерных болтов
Ошибка №1
Установка анкерного болта близко к краю
Одна из самых распространенных ошибок при монтаже – установка распорных анкеров близко к краю конструкции. В результате негативного воздействия силы расширения, поверхность конструкции может быть частично деформирована или полностью разрушена.
Ошибка №2
Установка анкерного болта под углом.
Как уже обсуждалось ранее, неукоснительное соблюдение параметров глубины анкеровки является залогом качественного безопасного монтажа.
Установка выполняется или до метки на анкере, при этом положение метки полностью совпадает с поверхностью материала основания, или на глубину, указанную в Техническом Свидетельстве.
В обоих случаях монтаж анкера осуществляется строго перпендикулярно материалу основания: малейшее отклонение от данного требования является нарушением технологии строительства, снижает качество крепления и степень его безопасности.
Ошибка №3
Неправильный выбор размещения точек крепления
Еще одна распространённая ошибка- несоблюдение межосевых и краевых расстояний: размещение точек крепления малым друг от друга расстоянием приводит к формированию трещин в бетоне, в связи с увеличением зон напряжения.
В тоже время размещение точек крепления далеко друг от друга, но близко к краю создает высокую угрозу обрушения бетонного основания, а также снижению несущей способности крепежной техники вплоть до ее полной потери.
Соблюдение установочных требований – залог надежного и безопасного крепления
Строгое соблюдение установочных требований является ключевым фактором, напрямую влияющим на качество и надежность крепления и сохранение несущей способности анкерных болтов при их установке в бетон.
Кроме того, сами отверстия для установки анкеров должны просверливаться строго перпендикулярно к поверхности.
Исходя из практического опыта при расчете расстояния от края до точки крепления рекомендуется пользоваться формулой - D анкера*6.
На примере это выглядит следующим образом: при использовании анкера М10, минимальное расстояние от края до точки крепления должно составлять 60 мм или использовать информацию по соблюдению интервалов краевых и межосевых расстояний, указанных в Техническом Свидетельстве.
Химические анкеры – надежная, безопасная альтернатива механическим
В случаях, когда соблюдение минимальных краевых расстояний не представляется возможным, единственным решением становится использование крепежной техники, не создающей дополнительных сил расширения и напряжения в бетоне. Подобные крепежные решения – химические анкеры позволяют выполнять установку в непосредственной близости от края без риска обрушения или разрушения материала основания.

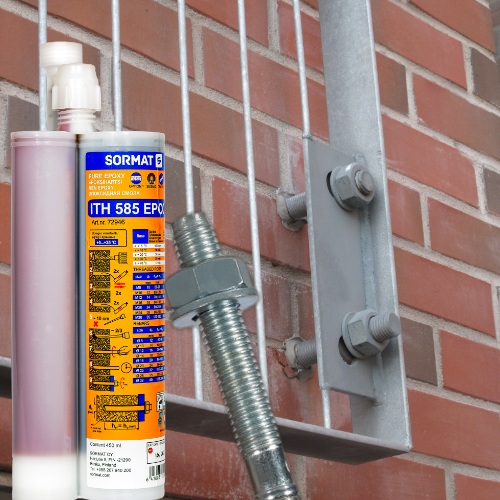

В ассортименте SORMAT представлены химические анкеры ITH – быстроотвердевающие, двухкомпонентные составы на основе винилэстера, полиэстера, а также эпоксидной смолы, без содержания стирола, предназначенные для монтажа шпилек, болтов и арматуры в просверленные отверстия в том числе для проведения ремонтных работ в зимнее время – серия ITH Wi.
Химические анкеры ITH отличаются высокой химической стойкостью и термостойкостью от – 40С до +120С, низким содержанием ЛОС, имеют сертификацию NSF, могут использоваться на участках конструкций, контактирующих с питьевой водой.
Безусловные преимущества химических анкеров ITH:
- высокая несущая способность, выдерживают высокие нагрузки;
- отсутствие напряжения в материале основания в отличие от механических анкеров;
- возможность установки во влажные, отверстия, а также на участках конструкций, расположенных под водой;
- полное сохранение химико-физических свойств анкера даже при интервальном использовании
