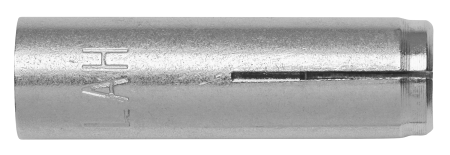

LAН – забивной анкер с внутренней резьбой. Имеет допуск на установку в сжатой зоне бетона. Анкер с контролируемым расклиниванием. Установка производится специализированным инструментом (LT / LT PRO). Анкер выполнен из нержавеющей стали А4 может использоваться для креплений в помещениях, а также в сильноагрессивной среде.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- забивной анкер для предустановки;
- анкер с внутренней метрической резьбой, может использоваться с болтами и резьбовыми шпильками;
- минимальная глубина отверстия;
- быстрый и простой монтаж
Инструкция по монтажу
1. Просверлите отверстие в соответствии с параметрами (d0).
2. Прочистите отверстие.
3. Вставьте анкер в отверстие и забейте клин, находящийся внутри анкера специальным инструментом LT.
4. Затяните прикрепляемую деталь подходящим инструментом
Монтаж
4
фото —
Характеристики
МАТЕРИАЛ ОСНОВАНИЯ
Материал основания
Сжатая зона бетона
ПРИМЕНЕНИЕ
Применение
Tяжелые трубопроводы гидравлической системы
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Кабели и провода
Кабельные каналы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Оборудование
Трубы вентиляционных каналов
Электромонтаж
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Кабели и провода
Кабельные каналы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Оборудование
Трубы вентиляционных каналов
Электромонтаж
ОCНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал
Нержавеющая сталь А4
GTIN-13
6416031740206
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер
M20
Длина (мм)
80
Резьба
30
Диаметр сверла (d0) ⌀
25
Эффективная глубина анкеровки
80
Глубина отверстия h1 (мм)
84
Мин.глубина отверстия
84
Момент затяжки
100
Расчетная глубина анкеровки (Hnom)
125
Номенклатурный ряд
| Артикул | Наименование | Длина анкера | Диаметр и глубина отверстия | Размер и длина резьбы | Кол-во в упаковке |
|---|---|---|---|---|---|
| L (мм) | d0 х h1 (мм) | (мм) | шт | ||
| 9640074020 | LAH 20 | 80 | 25х86 | М20х34 | 20 |
Параметры установки
| М6 | М8 | М10 | М12 | М16 | М20 | |||
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия в бетоне | d0 | [мм] | 8 | 10 | 12 | 15 | 20 | 25 |
| Диаметр отверстия в закрепляемой детали | df | [мм] | 7 | 9 | 12 | 14 | 18 | 22 |
| Глубина отверстия | h1 | [мм] | 27 | 33 | 43 | 54 | 70 | 86 |
| Глубина установки | hef | [мм] | 25 | 30 | 40 | 50 | 65 | 80 |
| Момент затяжки | Tinst | [Нм] | 4 | 11 | 17 | 38 | 60 | 100 |
| Минимальная толщина бетона | hmin | [мм] | 100 | 100 | 100 | 100 | 130 | 160 |
Расчетная нагрузка, одиночное крепления
| M6 | M8 | M10 | M12 | M16 | M20 | |||
|---|---|---|---|---|---|---|---|---|
| Эффективная глубина анкеровки | hef | [мм] | 25 | 30 | 40 | 50 | 65 | 80 |
| Базовый материал - Бетон В25. Сжатая зона | ||||||||
| Вырыв | NRd | [кН] | 2,4 | 3,2 | 4,9 | 6,8 | 10,1 | 13,7 |
| Срез | VRd | [кН] | 4,2 | 5,5 | 6,9 | 11,9 | 21,1 | 33,6 |
Осевые расстояния между анкерами и краевое расстояние до кромки бетона
| М6 | М8 | М10 | М12 | М16 | М20 | |||
|---|---|---|---|---|---|---|---|---|
| Минимальное осевое расстояние | smin | [мм] | 60 | 60 | 80 | 100 | 130 | 160 |
| Минимальное краевое расстояние | cmin | [мм] | 105 | 105 | 140 | 175 | 230 | 280 |
