Описание

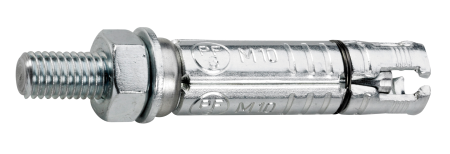

PFG – универсальный распорный анкер, предназначенный для применения в гражданском и промышленном строительстве. За счёт конструкции анкера может использоваться в большинстве строительных материалов. Имеет широкий спектр исполнений, позволяющий закрыть основные потребности.
PFG SB – шпилечная версия анкера, толщина закрепления определяется длиной шпильки, возможен дистанционный монтаж.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- 4-х лепестковые распорные гильзы;
- большая зона раскрытия;
- унифицированная длина для гильзы одного диаметра – одна глубина сверления при любой толщине прикрепляемого материала;
- класс прочности метрических элементов – 8.8;
- возможность многократной установки
Инструкция по монтажу:
1. Просверлите отверстие в соответствии с таблицей.
2. Очистите отверстие с помощью металлической щетки.
3. Продуйте отверстие при помощи насоса.
4. Вставьте и забейте анкер.
5. Затяните анкер с контролируемым моментом затяжки
PFG SB – шпилечная версия анкера, толщина закрепления определяется длиной шпильки, возможен дистанционный монтаж.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- 4-х лепестковые распорные гильзы;
- большая зона раскрытия;
- унифицированная длина для гильзы одного диаметра – одна глубина сверления при любой толщине прикрепляемого материала;
- класс прочности метрических элементов – 8.8;
- возможность многократной установки
Инструкция по монтажу:
1. Просверлите отверстие в соответствии с таблицей.
2. Очистите отверстие с помощью металлической щетки.
3. Продуйте отверстие при помощи насоса.
4. Вставьте и забейте анкер.
5. Затяните анкер с контролируемым моментом затяжки
Документы
Монтаж
5
фото —
Характеристики
МАТЕРИАЛ ОСНОВАНИЯ
Материал основания
Полнотелый глиняный кирпич
Полнотелый легкий керамзит
Полнотелый поризованный бетонный блок
Полнотелый силикатный кирпич
Природный камень
Пустотелая плита
Пустотелый легкий керамзит
Растянутая зона бетона
Сжатая зона бетона
Силикатный кирпич
Полнотелый легкий керамзит
Полнотелый поризованный бетонный блок
Полнотелый силикатный кирпич
Природный камень
Пустотелая плита
Пустотелый легкий керамзит
Растянутая зона бетона
Сжатая зона бетона
Силикатный кирпич
ПРИМЕНЕНИЕ
Применение
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Грузоподъемники
Дистанционный монтаж
Для динамических и сейсмических нагрузок
Кабели и провода
Кабельные каналы
Лестницы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные пластины
Опорные плиты
Опорные плиты колонн
Опоры для труб
Опоры трубопроводов
Перила
Подконструкции
Промышленное применение
Системы подъема для автомобилей
Складские стеллажи
Строительные леса
Трубы вентиляционных каналов
Электромонтаж
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Грузоподъемники
Дистанционный монтаж
Для динамических и сейсмических нагрузок
Кабели и провода
Кабельные каналы
Лестницы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные пластины
Опорные плиты
Опорные плиты колонн
Опоры для труб
Опоры трубопроводов
Перила
Подконструкции
Промышленное применение
Системы подъема для автомобилей
Складские стеллажи
Строительные леса
Трубы вентиляционных каналов
Электромонтаж
ОCНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал
Сталь, оцинкованная
GTIN-13
8716247770041
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер
M8
Длина (мм)
78
Размер гайки под ключ
13
Макс.толщина прикрепляемого материала (мм)
20
Глубина отверстия h1 (мм)
55
Мин.глубина отверстия
55
Момент затяжки
25
Расчетная глубина анкеровки (Hnom)
50
Номенклатурный ряд
| Артикул | Наименование | Размер и длина анкера, МхL (мм) | Толщина закрепляемой детали, tfix (мм) | Диаметр и глубина отверстия, d0 х h1 (мм) | Кол-во в упаковке, шт |
|---|---|---|---|---|---|
| 9640077004 | SB 8-20 | М8х78 | 20 | 14х55 | 50 |

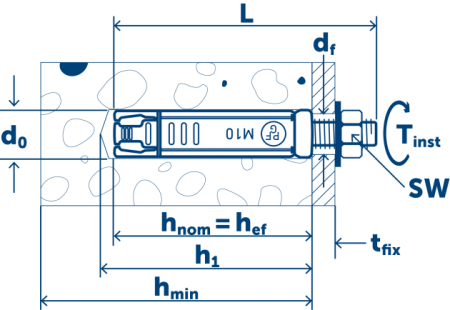

Параметры установки
| М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|
| Диаметр отверстия в бетоне | d0 | [мм] | 10 | 14 | 16 | 20 | 25 |
| Диаметр отверстия в закрепляемой детали | df | [мм] | 7 | 9 | 11 | 13 | 18 |
| Глубина отверстия | h1 | [мм] | 45 | 55 | 65 | 85 | 105 |
| Глубина установки | hnom | [мм] | 40 | 50 | 60 | 80 | 100 |
| Момент затяжки | Tinst | [Нм] | 10 | 25 | 50 | 85 | 120 |
| Минимальная толщина бетона | hmin | [мм] | 100 | 100 | 120 | 160 | 200 |
Расчетная нагрузка, одиночное крепление
| PFG SB | М6 | М8 | М10 | М12 | М16 | ||
|---|---|---|---|---|---|---|---|
| Эффективная глубина анкеровки | hef | (мм) | 40 | 50 | 60 | 80 | 100 |
| Базовый материал - Бетон В25. Сжатая зона | |||||||
| Вырыв | NRd | [кН] | 3,4 | 6,0 | 8,0 | 10,6 | 16,7 |
| Срез | VRd | [кН] | 6,4 | 11,8 | 18,6 | 27 | 50,3 |
Осевые расстояния между анкерами и краевое расстояние до кромки бетона
| М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|
| Минимальное осевое расстояние | smin | [мм] | 60 | 75 | 90 | 120 | 300 |
| Минимальное краевое расстояние | cmin | [мм] | 60 | 75 | 90 | 120 | 150 |
