PFG – универсальный распорный анкер, предназначенный для применения в гражданском и промышленном строительстве. За счёт конструкции анкера может использоваться в большинстве строительных материалов. Имеет широкий спектр исполнений, позволяющий закрыть основные потребности.
PFG HBF – версия анкера с болтом-крюком.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- 4-х лепестковые распорные гильзы;
- большая зона раскрытия;
- унифицированная длина для гильзы одного диаметра – одна глубина сверления при любой толщине прикрепляемого материала;
- класс прочности метрических элементов – 8.8;
- возможность многократной установки
Инструкция по монтажу:
1. Просверлите отверстие в соответствии с таблицей.
2. Очистите отверстие с помощью металлической щетки.
3. Продуйте отверстие при помощи насоса.
4. Вставьте и забейте анкер.
5. Затяните анкер с контролируемым моментом затяжки
Полнотелый легкий керамзит
Полнотелый поризованный бетонный блок
Полнотелый силикатный кирпич
Природный камень
Пустотелая плита
Растянутая зона бетона
Сжатая зона бетона
Силикатный кирпич
Внутренняя отделка
Водосточные трубы
Воздуховоды
Грузоподъемники
Дистанционный монтаж
Для динамических и сейсмических нагрузок
Кабели и провода
Кабельные каналы
Лестницы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные плиты
Опорные плиты колонн
Опоры для труб
Опоры трубопроводов
Перила
Подконструкции
Промышленное применение
Системы подъема для автомобилей
Складские стеллажи
Строительные леса
Трубы вентиляционных каналов
Электромонтаж
| Артикул | Наименование | Размер и длина анкера | Диаметр и глубина отверстия | Диаметр болта-крюка | Кол-во в упаковке |
|---|---|---|---|---|---|
| 9640077331 | HBF 8 | М8х50 | 14х55 | 10 | 25 |

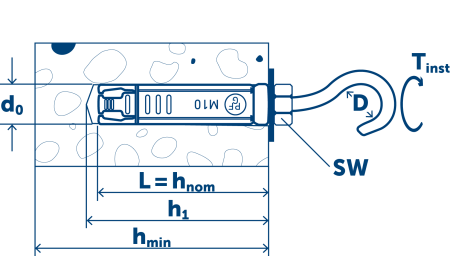

Параметры установки
| М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|
| Диаметр отверстия в бетоне | d0 | [мм] | 10 | 14 | 16 | 20 | 25 |
| Диаметр отверстия в закрепляемой детали | df | [мм] | 7 | 9 | 11 | 13 | 18 |
| Глубина отверстия | h1 | [мм] | 45 | 55 | 65 | 85 | 105 |
| Глубина установки | hnom | [мм] | 40 | 50 | 60 | 80 | 100 |
| Момент затяжки | Tinst | [Нм] | 10 | 25 | 50 | 85 | 120 |
| Минимальная толщина бетона | hmin | [мм] | 100 | 100 | 120 | 160 | 200 |
Расчетная нагрузка, одиночное крепление
| PFG HBF | М6 | М8 | М10 | М12 | М16 | ||
|---|---|---|---|---|---|---|---|
| Базовый материал - Бетон В25. Сжатая зона | |||||||
| Вырыв | NRd | [кН] | 2,8 | 5,0 | 6,7 | 8,8 | 13,9 |
Осевые расстояния между анкерами и краевое расстояние до кромки бетона
| М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|
| Минимальное осевое расстояние | smin | [мм] | 60 | 75 | 90 | 120 | 300 |
| Минимальное краевое расстояние | cmin | [мм] | 60 | 75 | 90 | 120 | 150 |
