Латунные анкеры MSA предназначены для легких и умеренно тяжелых нагрузок при использовании в твердых материалах, таких как бетон, полнотелый кирпич, природный камень как внутри помещений, так и на улице. Анкер устанавливается с помощью резьбовой шпильки или болта, которые расклинивают анкер и одновременно служат для закрепления материала. Дистанционный монтаж можно выполнять сквозь наружную облицовку или минераловатный утеплитель.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Латунный анкер MSA имеет внутреннюю метрическую резьбу для предустановки;
Может устанавливаться в полнотелые и пустотелые плиты перекрытий, а также в уже готовые штукатурные фасады с помощью дистанционного монтажа для организации точки крепления; Может устанавливаться как внутри помещений, так и на улице;
Демонстрирует высокую устойчивость к температурным перепадам и коррозии, может работать в различных средах;
Перекрестная накатка на теле анкера предотвращает его проскальзывание при монтаже
Инструкция по монтажу
1. Просверлите отверстие в соответствии с параметрами (d0).
2. Прочистите отверстие с помощью щетки.
3. Продуйте отверстие с помощью насосам.
4. Установите анкер в отверстие.
5. Затяните прикрепляемую деталь болтом или шпилькой с помощью гаечного ключа или накидной головки, болт или шпилька расклинят анкер
Полнотелый легкий керамзит
Пустотелая плита
Растянутая зона бетона
Сжатая зона бетона
Силикатный кирпич
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Дистанционный монтаж
Кабельные каналы
Монтаж датчиков движения, камер
Монтаж элементов интерьера и внутренней отделки
Трубы вентиляционных каналов
Электромонтаж

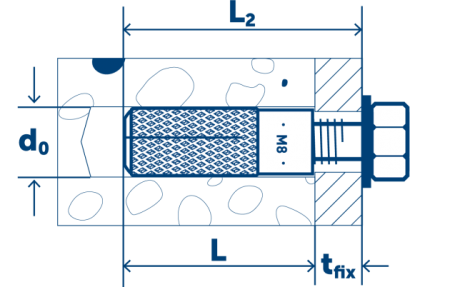

| Артикул | Наименование | Длина анкера | Диаметр и глубина отверстия | Размер и длина резьбы | Длина метрического элемента | Кол-во в упаковке |
|---|---|---|---|---|---|---|
| L, мм | d0xh1 (мм) | (мм) | (мм) | шт | ||
| 9640072208 | MSA 8 | 30 | 10х35 | М8х18 | 30 + tfix* | 100 |
Параметры установки
| М4 | М5 | М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия в бетоне | d0 | (мм) | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Глубина отверстия | h1 | (мм) | 21 | 25 | 29 | 35 | 39 | 45 | 49 |
| Глубина установки | hef | (мм) | 16 | 20 | 24 | 30 | 34 | 40 | 44 |
| Момент затяжки | Tinst | (Hм) | - | - | 4 | 8 | 15 | 35 | 60 |
| Минимальная толщина бетона | hmin | (мм) | 100 | 100 | 100 | 100 | 130 | 160 | 160 |
Расчетная нагрузка, одиночное крепление
| М4 | М5 | М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки | hnom | (мм) | 16 | 20 | 24 | 30 | 34 | 40 | 44 |
| Базовый материал - Бетон В25. Сжатая зона | |||||||||
| Вырыв | Nrd | (кН) | 0,8 | 1 | 1,4 | 2,1 | 2,9 | 4,5 | 5,7 |
| Срез | Vrd | (кН) | 0,8 | 1 | 1,4 | 2,1 | 2,9 | 4,5 | 5,7 |
Осевые расстояния между анкерами и краевое расстояние до кромки бетона
| М4 | М5 | М6 | М8 | М10 | М12 | М16 | |||
|---|---|---|---|---|---|---|---|---|---|
| Минимальное осевое расстояние | Smin | (мм) | 60 | 60 | 60 | 60 | 80 | 100 | 130 |
| Минимальное краевое расстояние | Cmin | (мм) | 105 | 105 | 105 | 105 | 140 | 175 | 230 |
