Артикул:
9650040060
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Упаковка
—
упак.: 25 /опт.кор.: 125 /паллет.: 7000
Вес
—
90 kg / 1000
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Описание

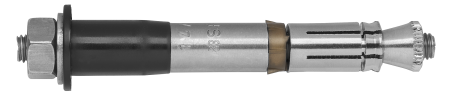

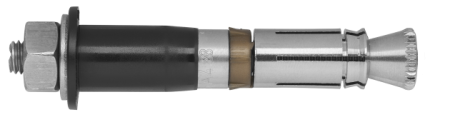

Единственный анкер для ходовых скоб с одобрением ETA на рынке Автоматически самоподрезающий, уникальный анкер для больших нагрузок для сквозного монтажа. Используется для монтажа ходовых скоб. Специальная пластиковая гильза препятствует контактной коррозии между анкером и скобой. Анкер для ходовых скоб имеет те же характеристики и параметры, что и самоподрезающий анкер SUPERPLUS . Легко монтировать даже в труднодоступных зонах. A4 - в помещении, на улице и в индустриальной зоне.
ДОКУМЕНТАЦИЯ
Монтаж
5
фото —
Характеристики
МАТЕРИАЛ ОСНОВАНИЯ
Материал основания
Растянутая зона бетона
Сжатая зона бетона
Сжатая зона бетона
ОCНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал
Нержавеющая сталь А4
GTIN-13
4061245001630
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер
M8
Длина (мм)
115
Размер гайки под ключ
16
Макс.толщина прикрепляемого материала (мм)
25
Отверстие в прикрепляемом материале (Df)
16
Диаметр сверла (d0) ⌀
14
Эффективная глубина анкеровки
60
Глубина отверстия h1 (мм)
80
Мин.глубина отверстия
80
Момент затяжки
25
Расчетная глубина анкеровки (Hnom)
52
Момент затяжки (Tinst)
25
Эффективная глубина анкеровки (Hef)
60
Рабочие характеристики
| Материал основания | Тип нагрузки | Глубина анкеровки (hnom) | Направление нагрузки | Значение нагрузки |
|---|---|---|---|---|
| Сжатая зона бетона C20/25 | NRec |  | 6.1 kN | |
| Сжатая зона бетона C20/25 | VRec |  | 6.1 kN | |
| Растянутая зона бетона C20/25 | NRec | | 4.3 kN | |
| Растянутая зона бетона C20/25 | VRec | | 4.3 kN |
