Артикул:
9655100415
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Упаковка
—
упак.: 5 /опт.кор.: 15 /паллет.: 840
Вес
—
484 kg / 1000
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Описание

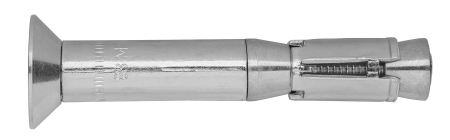

Легендарный анкер для больших нагрузок с двойным конусом для мощных показателей Двухконусный анкер с контролируемым моментом затяжки для больших нагрузок для сквозного монтажа. Благодаря оптимальной фрикционной стойкости подходит для больших нагрузок. Цилиндрическая, широкая гильза на всю длину. Оцинкованный - для сухих помещений и временных креплений на улице.
ДОКУМЕНТАЦИЯ
Монтаж
5
фото —
Характеристики
МАТЕРИАЛ ОСНОВАНИЯ
Материал основания
Природный камень
Растянутая зона бетона
Сжатая зона бетона
Растянутая зона бетона
Сжатая зона бетона
ПРИМЕНЕНИЕ
Применение
Оборудование
Ограждения
Опорные плиты
Перила
Системы подъема для автомобилей
Складские стеллажи
Стальные конструкции
Ограждения
Опорные плиты
Перила
Системы подъема для автомобилей
Складские стеллажи
Стальные конструкции
ОCНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал
Сталь, оцинкованная
GTIN-13
4061245000213
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер
M16
Длина (мм)
135
Макс.толщина прикрепляемого материала (мм)
15
Отверстие в прикрепляемом материале (Df)
26
Диаметр сверла (d0) ⌀
25
Эффективная глубина анкеровки
100
Глубина отверстия h1 (мм)
125
Шлиц
HEX10
Мин.глубина отверстия
125
Момент затяжки
190
Расчетная глубина анкеровки (Hnom)
114
Момент затяжки (Tinst)
190
Эффективная глубина анкеровки (Hef)
100

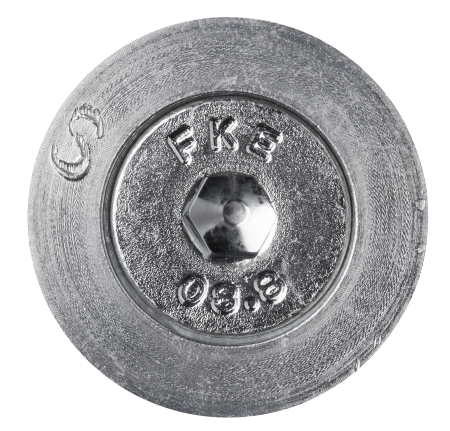

ДАННЫЕ О ГОЛОВКЕ
Диаметр головки ⌀
50
Рабочие характеристики
| Материал основания | Тип нагрузки | Глубина анкеровки (hnom) | Направление нагрузки | Значение нагрузки |
|---|---|---|---|---|
| Сжатая зона бетона C20/25 | NRec |  | 24.0 kN | |
| Сжатая зона бетона C20/25 | VRec |  | 48.0 kN | |
| Растянутая зона бетона C20/25 | NRec | | 17.1 kN | |
| Растянутая зона бетона C20/25 | VRec | | 34.3 kN |
