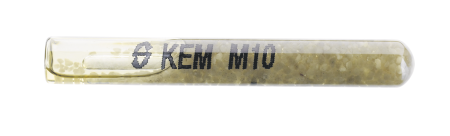

KEM-VE – стеклянная капсула на основе винилэстровой смолы преlназначена для создания выcокопрочного соединения в сжатой зоне бетона с помощью резьбовых шпилек KEVA.
Как и другие химические анкеры, KEM-VE не создает напряжения в материале основания, поэтому позволяет производить монтаж с малыми краевыми расстояниями, гарантирует 100% заполнение отверстия составом и исключает ошибки при установке.
Инструкция по монтажу
1. Просверлите отверстие в материале основания. Поверхности стенок отверстий должны быть шероховатыми.
2. Очистите отверстие от пыли с помощью щетки.
3. Продуйте отверстие с помощью насоса.
4. Вставьте капсулу в отверстие.
5. Установите шпильку в отверстие с помощью перфоратора и установочного инструмента.
6. Нагружайте по прошествии времени, указанного в таблице.
7. Закрепите материал и затяните гайку в соответствии с моментом затяжки, указанном в таблице.
Сжатая зона бетона
Защитные ограждения
Мачты освещения
| Наименование | Артикул | Срок хранения | Кол-во в упаковке, шт | Кол-во в коробке, шт |
|---|---|---|---|---|
| KEM 20 VE | 9640072820 | 18 мес. | 6 | 60 |
Время схватывания и отверждения
| Температура основания | Время отверждения |
|---|---|
| от -5 °С до +4 °С | 5 ч |
| от +4 °С до +19 °С | 1 ч |
| от +20 °С до +29 °С | 20 мин |
| от +30 °С | 10 мин |
| Примечание: время отверждения при установке в мокрые / заполненные водой отверстия увеличивается в 2 раза |
Резьбовая шпилька. Расчетная нагрузка, одиночное крепление
| Размер анкера | М8 | М10 | М12 | М16 | М20 | М24 | М30 | ||
|---|---|---|---|---|---|---|---|---|---|
| Глубина посадки | hef | (мм) | 80 | 90 | 110 | 125 | 170 | 210 | 280 |
| Базовый материал - Бетон В25. Сжатая зона | |||||||||
| Вырыв, сталь кл. пр. 5.8 | Nrd | (кН) | 11,1 | 16,7 | 22,3 | 31,1 | 46,6 | 58,2 | 82,6 |
| Срез, сталь кл. пр. 5.8 | Vrd | (кН) | 7,1 | 11,2 | 16,8 | 31,2 | 48,9 | 70,4 | 112,0 |
Параметры установки
| Размер анкера | М8 | М10 | М12 | М16 | М20 | М24 | М30 | ||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия | d0 | (мм) | 10 | 12 | 14 | 18 | 25 | 28 | 35 |
| Диаметр отверстия в закрепляемой детали | df | (мм) | 9 | 12 | 14 | 18 | 22 | 26 | 32 |
| Глубина отверстия | h1 | (мм) | 80 | 90 | 110 | 125 | 170 | 210 | 280 |
| Минимальная толщина бетона | hmin | (мм) | 110 | 120 | 140 | 160 | 220 | 260 | 350 |
| Минимальное осевое расстояние | Smin | (мм) | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
| Минимальное краевое расстояние | Сmin | (мм) | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
| Размер гайки под ключ | SW | (мм) | 13 | 17 | 19 | 24 | 30 | 36 | 46 |
| Момент затяжки | Tinst | (Нм) | 10 | 20 | 40 | 80 | 120 | 180 | 300 |
