Самонарезающие стальные анкерные шурупы SCS HEX предназначены для сквозного монтажа. Шурупы выполнены с покрытием «MULTI LAYER». Данное покрытие допускает использование в среднеагрессивной среде, срок эксплуатации 50 лет. Имеют одобрение ETA.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- самонарезающий анкерный шуруп для сквозного монтажа;
- не требует соблюдения момента затяжки;
- не вызывает напряжения в базовом материале;
- специальная конструкция наконечника позволяет легко нарезать резьбу в базовом материале, не разрушая поверхность бетона;
- не оставляет торчащих шпилек на поверхности закрепляемого материала;
- можно нагружать непосредственно после установки;
- процесс установки максимально простой и легкий, не требуется использование дюбелей;
- допускается демонтаж и повторное использование;
- может использоваться в помещениях и в среднеагрессивной среде
Инструкция по монтажу
1. Просверлите отверстие.
2. Прочистите отверстие при помощи щетки.
3. Продуйте отверстие при помощи насоса.
4. Установите шуруп при помощи ударного гайковерта.
Пустотелая плита
Растянутая зона бетона
Сжатая зона бетона
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Грузоподъемники
Кабельные каналы
Кронштейны для навесного вентилируемого фасада (НВФ)
Лестницы
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные пластины
Опорные плиты
Опорные плиты колонн
Опоры для труб
Перила
Подконструкции
Промышленное применение
Стальные конструкции
Тяжелые стальные конструкции
Фасадные крепления
Фасадные подконструкции
Фасадные системы
Фасады
| Артикул | Наименование | Диаметр отверстия в бетоне | Размер под ключ | Кол-во в упаковке | Масса в упаковке |
|---|---|---|---|---|---|
| d0 (мм) | SW (мм) | шт | кг | ||
| 9630351338 | Анкер-шуруп SCS HEX 8X90 | 8 | 13 | 50 | 2,5 |

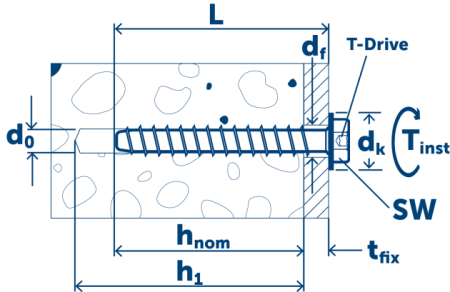

Параметры установки
| Диаметр отверстия в бетоне | d0 | [мм] | 5 | 6 | 8 | 10 | 12 | 14 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия в закрепляемой детали | df | [мм] | 7 | 9 | 12 | 14 | 16 | 18 | 22 |
| Шлиц «TORX» | [мм] | Т25 | T30 | Т45 | Т50 | Т55 | - | - | |
| Глубина отверстия | h1 | [мм] | 55 | 65/45 | 75/60 | 95/85/65 | 120/90 | 130/90 | 160/110 |
| Момент затяжки | Tinst | [Нм] | 5 | 10 | 20 | 30 | 50 | 70 | 90 |
| Размер шестигранной головки под ключ | SW | [мм] | - | 10 | 13 | 15 | 18 | 21 | 24 |
| Минимальная толщина бетона | hmin | [мм] | 100 | 100 | 100 | 135/120/100 | 170/120 | 185/120 | 225/140 |
| Минимальное осевое расстояние | Smin | [мм] | 35 | 35 | 35 | 50 | 75 | 80 | 90 |
| Минимальное краевое расстояние | Cmin | [мм] | 35 | 35 | 35 | 40 | 45 | 50 | 55 |
Расчетная нагрузка, одиночное крепление
| Диаметр шурупа | d | (мм) | 5 | 6 | 8 | 10 | 12 | 14 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| Стандартная глубина установки | hnom | (мм) | 45 | 55/- | 65/- | 85/-/- | 105/- | 115/- | 140/- |
| Уменьшенная глубина установка 1 | hnom, red1 | (мм) | - | -/35 | -/50 | -/75/- | -/75 | -/75 | -/90 |
| Уменьшенная глубина установки 2 | hnom, red2 | (мм) | - | -/- | -/- | -/-/55 | -/- | -/- | -/- |
| Базовый материал – Бетон В25. Сжатая зона | |||||||||
| Вырыв | Nrd | (кН) | 7,0 | 9,5/3,3 | 12,1/6,4 | 18,5/14,9/9,0 | 25,7/14,9 | 29,7/14,9 | 39,9/19,5 |
| Срез | Vrd | (кН) | 5,9 | 8,4/8,4 | 13,0/13,0 | 18,3/18,3/18,3 | 24,8/24,8 | 35,1/35,1 | 53,9/51,9 |
| Базовый материал – Бетон В25. Сжатая зона | |||||||||
| Вырыв | Nrd | (кН) | 4,9 | 6,8/3,2 | 8,6/4,6 | 13,2/10,6/6,4 | 18,3/10,6 | 21,2/10,6 | 28,4/13,9 |
| Срез | Vrd | (кН) | 3,5 | 7,8/6,5 | 10,9/9,9 | 18,3/16,3/12,5 | 24,8/24,7 | 35,1/27,0 | 53,9/37,0 |
