Артикул:
9630351313
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Упаковка
—
упак.: 100 /опт.кор.: 500 /паллет.: 28000
Вес
—
17.1 кг / 1000
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Самонарезающие стальные анкерные шурупы SCS HEX предназначены для сквозного монтажа. Шурупы выполнены с покрытием «MULTI LAYER». Данное покрытие допускает использование в среднеагрессивной среде, срок эксплуатации 50 лет. Имеют одобрение ETA.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- cамонарезающий анкерный шуруп для сквозного монтажа;
- не требует соблюдения момента затяжки;
- не вызывает напряжения в базовом материале;
- специальная конструкция наконечника позволяет легко нарезать резьбу в базовом материале, не разрушая поверхность бетона;
- не оставляет торчащих шпилек на поверхности закрепляемого материала;
- можно нагружать непосредственно после установки;
- процесс установки максимально простой и легкий, не требуется использование дюбелей;
- допускается демонтаж и повторное использование;
- может использоваться в помещениях и в среднеагрессивной среде
Инструкция по монтажу
1. Просверлите отверстие.
2. Прочистите отверстие при помощи щетки.
3. Продуйте отверстие при помощи насоса.
4. Установите шуруп при помощи ударного гайковерта.
- cамонарезающий анкерный шуруп для сквозного монтажа;
- не требует соблюдения момента затяжки;
- не вызывает напряжения в базовом материале;
- специальная конструкция наконечника позволяет легко нарезать резьбу в базовом материале, не разрушая поверхность бетона;
- не оставляет торчащих шпилек на поверхности закрепляемого материала;
- можно нагружать непосредственно после установки;
- процесс установки максимально простой и легкий, не требуется использование дюбелей;
- допускается демонтаж и повторное использование;
- может использоваться в помещениях и в среднеагрессивной среде
Инструкция по монтажу
1. Просверлите отверстие.
2. Прочистите отверстие при помощи щетки.
3. Продуйте отверстие при помощи насоса.
4. Установите шуруп при помощи ударного гайковерта.
Монтаж
4
фото —
Характеристики
МАТЕРИАЛ ОСНОВАНИЯ
Материал основания
Природный камень
Пустотелая плита
Растянутая зона бетона
Сжатая зона бетона
Пустотелая плита
Растянутая зона бетона
Сжатая зона бетона
ПРИМЕНЕНИЕ
Применение
Tяжелые трубопроводы гидравлической системы
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Грузоподъемники
Кабельные каналы
Кронштейны для навесного вентилируемого фасада (НВФ)
Лестницы
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные пластины
Опорные плиты
Опорные плиты колонн
Опоры для труб
Перила
Подконструкции
Промышленное применение
Стальные конструкции
Тяжелые стальные конструкции
Фасадные крепления
Фасадные подконструкции
Фасадные системы
Фасады
Вентиляция, кондиционирование и водопроводные крепления
Внутренняя отделка
Водосточные трубы
Воздуховоды
Временные крепления
Грузоподъемники
Кабельные каналы
Кронштейны для навесного вентилируемого фасада (НВФ)
Лестницы
Монтаж элементов интерьера и внутренней отделки
Оборудование
Ограждения
Опорные пластины
Опорные плиты
Опорные плиты колонн
Опоры для труб
Перила
Подконструкции
Промышленное применение
Стальные конструкции
Тяжелые стальные конструкции
Фасадные крепления
Фасадные подконструкции
Фасадные системы
Фасады
ОCНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал
Сталь, Нано-покрытие
GTIN-13
6416031714054
ТЕХНИЧЕСКИЕ ДАННЫЕ
Длина (мм)
80
Размер гайки под ключ
10
Макс.толщина прикрепляемого материала (мм)
45
Отверстие в прикрепляемом материале (Df)
9
Диаметр сверла (d0) ⌀
6
Глубина отверстия h1 (мм)
50/45
Мин.глубина отверстия
65
Момент затяжки
10
Расчетная глубина анкеровки (Hnom)
35
Сертификаты
ETA, ФАУ ФЦС, SEISMIC C1/C2, VDS
Номенклатурный ряд
| Артикул | Наименование | Диаметр отверстия в бетоне | Размер под ключ | Кол-во в упаковке | Масса в упаковке |
|---|---|---|---|---|---|
| d0 (мм) | SW (мм) | шт | кг | ||
| 9630351313 | Анкер-шуруп SCS HEX 6X80 | 6 | 10 | 100 | 2,4 |

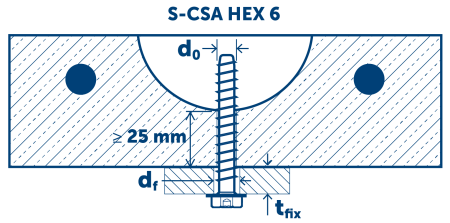

Параметры установки
| Диаметр отверстия в бетоне | d0 | [мм] | 5 | 6 | 8 | 10 | 12 | 14 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия в закрепляемой детали | df | [мм] | 7 | 9 | 12 | 14 | 16 | 18 | 22 |
| Шлиц «TORX» | [мм] | Т25 | T30 | Т45 | Т50 | Т55 | - | - | |
| Глубина отверстия | h1 | [мм] | 55 | 65/45 | 75/60 | 95/85/65 | 120/90 | 130/90 | 160/110 |
| Момент затяжки | Tinst | [Нм] | 5 | 10 | 20 | 30 | 50 | 70 | 90 |
| Размер шестигранной головки под ключ | SW | [мм] | - | 10 | 13 | 15 | 18 | 21 | 24 |
| Минимальная толщина бетона | hmin | [мм] | 100 | 100 | 100 | 135/120/100 | 170/120 | 185/120 | 225/140 |
| Минимальное осевое расстояние | Smin | [мм] | 35 | 35 | 35 | 50 | 75 | 80 | 90 |
| Минимальное краевое расстояние | Cmin | [мм] | 35 | 35 | 35 | 40 | 45 | 50 | 55 |
Расчетная нагрузка, одиночное крепление
| Диаметр шурупа | d | (мм) | 5 | 6 | 8 | 10 | 12 | 14 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| Стандартная глубина установки | hnom | (мм) | 45 | 55/- | 65/- | 85/-/- | 105/- | 115/- | 140/- |
| Уменьшенная глубина установка 1 | hnom, red1 | (мм) | - | -/35 | -/50 | -/75/- | -/75 | -/75 | -/90 |
| Уменьшенная глубина установки 2 | hnom, red2 | (мм) | - | -/- | -/- | -/-/55 | -/- | -/- | -/- |
| Базовый материал – Бетон В25. Сжатая зона | |||||||||
| Вырыв | Nrd | (кН) | 7,0 | 9,5/3,3 | 12,1/6,4 | 18,5/14,9/9,0 | 25,7/14,9 | 29,7/14,9 | 39,9/19,5 |
| Срез | Vrd | (кН) | 5,9 | 8,4/8,4 | 13,0/13,0 | 18,3/18,3/18,3 | 24,8/24,8 | 35,1/35,1 | 53,9/51,9 |
| Базовый материал – Бетон В25. Сжатая зона | |||||||||
| Вырыв | Nrd | (кН) | 4,9 | 6,8/3,2 | 8,6/4,6 | 13,2/10,6/6,4 | 18,3/10,6 | 21,2/10,6 | 28,4/13,9 |
| Срез | Vrd | (кН) | 3,5 | 7,8/6,5 | 10,9/9,9 | 18,3/16,3/12,5 | 24,8/24,7 | 35,1/27,0 | 53,9/37,0 |
