Чертеж: По запросу
Характеристики:
Материал: закаленная сталь (HRC 45,3)
Возможные варианты исполнения
Диаметр: от 2,5 мм до 6 мм
Ассортимент винтов SHEETtracs: длина от 6 до 60 мм, в зависимости от диаметра винта.
|
EJOT SHEETtracs |
25 |
30 |
35 |
40 |
50 |
60 |
|
d1 (мм) |
2,5 |
3,0 |
3,5 |
4,0 |
5,0 |
6,0 |
|
Длина Д (мм) |
полезная длина резьбы (мм) |
|||||
|
6+0,60 |
2,5 |
2,1 |
|
|
|
|
|
8+0,75 |
4,5 |
4,1 |
|
3,0 |
|
|
|
10+0,75 |
6,5 |
6,1 |
5,4 |
5,0 |
4,1 |
|
|
12+0,90 |
8,5 |
8,1 |
7,4 |
7,0 |
6,1 |
4,9 |
|
14+0,90 |
10,5 |
10,1 |
9,4 |
9,0 |
|
6,9 |
|
16+0,90 |
12,5 |
12,1 |
11,4 |
11,0 |
10,1 |
8,9 |
|
18+0,90 |
14,5 |
14,1 |
13,4 |
13,0 |
12,1 |
10,9 |
|
20+1,05 |
|
16,1 |
15,4 |
15,0 |
14,1 |
12,9 |
|
25+1,05 |
|
|
20,4 |
20,0 |
19,1 |
17,9 |
|
30+1,05 |
|
|
|
25,0 |
24,1 |
22,9 |
|
35+1,25 |
|
|
|
|
29,1 |
27,9 |
|
40+1,25 |
|
|
|
|
|
32,9 |
|
50+1,25 |
|
|
|
|
|
42,9 |
|
60+1,50 |
|
|
|
|
|
52,9 |
|
Частичная резьба |
10 |
10 |
12 |
14 |
16 |
18 |
3,4
8,1
|
|
Резьба по всей длине |
|
|
Частичная резьба |
По запросу возможно производство винтов со специальными параметрами.
Доступные варианты изготовления SHEETtracs:
|
SHEETtracks |
25 |
30 |
35 |
40 |
50 |
60 |
|
|
|
Внешний диаметр – ⌀ d1 |
2,50 |
3,00 |
3,50 |
4,00 |
5,00 |
6,00 |
|
Внешний диаметр - ⌀ допуск |
+0,10 |
+0,10 |
+0,10 |
+0,12 |
+0,12 |
+0,14 |
|
|
Шаг резьбы Р |
0,45 |
0,50 |
0,60 |
0,70 |
0,80 |
1,00 |
|
|
WN 5251 |
Диаметр головки - ⌀ |
D |
6,00 |
7,50 |
9,00 |
10,00 |
11,50 |
14,50 |
|
Высота головки |
K |
2,00 |
2,25 |
2,50 |
3,00 |
3,60 |
4,40 |
|
|
Толщина шайбы |
s |
0,60 |
0,70 |
1,00 |
1,30 |
1,40 |
1,50 |
|
|
TORX® |
|
Т8 |
Т10 |
Т15 |
Т20 |
Т25 |
Т30 |
|
|
Aref |
2,40 |
2,80 |
3,35 |
3,95 |
4,50 |
5,60 |
||
|
Глубина проникновения t |
мин макс. |
0,95 1,15 |
1,00 1,30 |
1,10 1,40 |
1,25 1,70 |
1,60 2,00 |
2,00 2,40 |
|
WN 5252 |
Диаметр головки - ⌀ |
D |
5,00 |
6,00 |
7,00 |
8,00 |
10,00 |
12,00 |
|
Высота головки |
K |
2,00 |
2.25 |
2,50 |
3,00 |
3,60 |
4,40 |
|
|
TORX® |
|
Т8 |
Т10 |
Т15 |
Т20 |
Т25 |
Т30 |
|
|
Aref |
2,40 |
2,80 |
3,35 |
3,95 |
4,50 |
5,60 |
||
|
Глубина проникновения t |
мин макс. |
0,95 1,15
|
1,00 1,30 |
1.10 1,40 |
1,25 1,70 |
1,60 2,00 |
2,00 2,40 |
|
WN 5254 |
Диаметр головки - ⌀ |
D |
5,00 |
6,00 |
7,00 |
8,40 |
10,00 |
12,50 |
|
Высота цил. головки |
Сmax |
0,55 |
0,60 |
0,65 |
0,70 |
0,75 |
0,85 |
|
|
TORX® |
|
Т8 |
Т10 |
Т15 |
Т20 |
Т25 |
Т30 |
|
|
Aref |
2,40 |
2,80 |
3,35 |
3,95 |
4,50 |
5,60 |
||
|
Глубина проникновения t |
мин макс. |
0,70 0,90
|
0,75 1,10 |
0,85 1,15 |
1,10 1,55 |
1,15 1,55 |
1,40 1,80 |
Доступны специальные варианты изготовления винтов по запросу.
Описание (преимущества)
SHEETtracs представляет собой винт для надежного соединения тонколистовых металлов
- Высокая прочность резьбового соединения
- Высокая виброустойчивость
- Простой и безопасный монтаж благодаря хорошей центровке и небольшому крутящему моменту.
- Высокий крутящий момент срыва благодаря прочной внутренней резьбе
- Круглое сечение резьбы для максимального зацепления резьбы
- Метрическая совместимость
Материалы основания: листовые металлы с подготовленным отверстием
Сфера применения: автомобильная промышленность, производства бытовой техники, изделия из листового металла.
Монтаж:

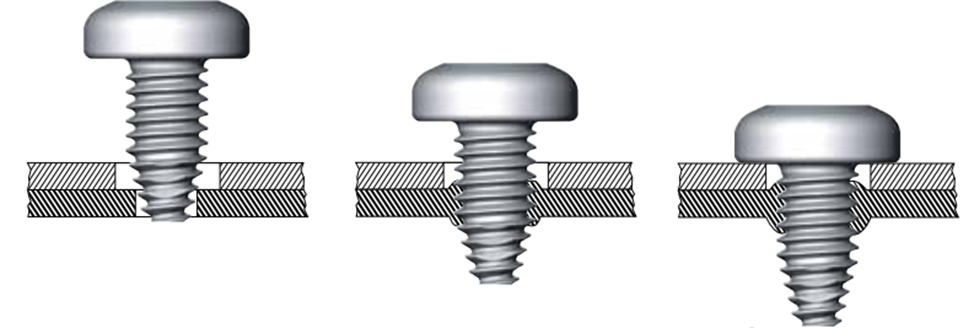

Внедрение Формирование резьбы Затяжка
Резьбоформующая зона не круглого сечения обеспечивает простой и удобный монтаж с меньшим усилием.
Так же обратно направленные витки обеспечивают надежное проникновения винта в листовой металл
Направление первых витков резьбы обеспечивает движение материала в обоих направлениях и формирует гайку увеличенной длины.
Резьбоформующая зона заканчивается до достижения номинального диаметра винта.
Винт с круглым поперечным сечением обеспечивает увеличенную площадь контакта резьбы.
Рекомендации по проектированию пилотного отверстия и моменту затяжки
(Для материалов по DIN EN 10130)
|
SHEETtracs® |
Внешний диаметр - ⌀, d1, мм |
Толщина листов, s, мм |
Диаметр направляющего отверстия - ⌀, d, мм, допуск: +0,1 |
Момент затяжки МА Нм |
|
30 |
3 |
0,50 - 0,63 |
⌀ 2.0 |
1,0 |
|
0,63 - 0,88 |
⌀ 2,1 |
1,2 |
||
|
35 |
3,5 |
0,63 - 0,88 |
⌀ 2,2 |
1,3 |
|
0,88 - 1,00 |
⌀ 2,4 |
1,5 |
||
|
1,00 - 1,25 |
⌀ 2,6 |
1,5 |
||
|
40 |
4 |
0,63 – 0,88 |
⌀ 2,4 |
2,0 |
|
0,88 – 1,00 |
⌀ 2,6 |
2,5 |
||
|
1,00 – 1,25 |
⌀ 3,0 |
2,5 |
||
|
50 |
5 |
0.63 – 0,75 |
⌀ 3,8 |
2,5 |
|
0,75 – 0,88 |
⌀ 4,1 |
3,0 |
||
|
0,88 – 1,00 |
⌀ 4,2 |
3,5 |
||
|
1,00 – 1,25 |
⌀ 4,3 |
3,5 |
||
|
1,25 – 1,50 |
⌀ 4,4 |
4,0 |
||
|
60 |
6 |
0,88 – 1,00 |
⌀ 4,8 |
4,0 |
|
1,00 – 1,25 |
⌀ 4,9 |
5,0 |
||
|
1,25 – 1,50 |
⌀ 5,1 |
6,0 |
|
SHEETtracs® |
25 |
30 |
35 |
40 |
50 |
60 |
|
Номинальный диаметр -⌀, мм |
2,5 |
3,0 |
3,5 |
4,0 |
5,0 |
6,0 |
|
Длина зоны накатки резьбы,мм |
4,40 |
4,95 |
5,65 |
6,05 |
7,15 |
8,60 |
Диаметр основного отверстия для листового металла по DIN EN 10130
|
SHEETtracs |
25 |
30 |
35 |
40 |
50 |
60 |
|
Внешний диаметр, мм |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
|
Диаметр центрального отверстия, d, мм |
2,30 2,35 |
2,75 2,80 |
3,20 3,30 |
3,60 3,70 |
4,60 4,70 |
5,50 5,60 |
|
Глубина сквозного обжатия |
h= (1,5-2)s |
|||||
